Es ist ein Kreuz mit... - Skalierung leicht erzeugt

Öfters werden Achsenkreuze für diverse Plots gebraucht. Ein kleines Unterprogramm in OMIKRON-Basic geschrieben bietet eine universelle Hilfe beim Programmieren solcher Skalierungen. Es sollte ohne größere Mühen in jedes andere Basic und mit einigen Mühen auch in andere Programmiersprachen übertragbar sein. Zwei Unterroutinen werden dazu zusätzlich benötigt:

Function Blanksweg$: : Beseitigt alle Blanks vor und nach einem String

Function Wandle$: : Erzeugt einen String mit gegebener Stellenanzahl vor und nach dem Komma.

Procedure Achse: : Eigentliche Skalierungsroutine einer Achse Procedure Achskreuz:

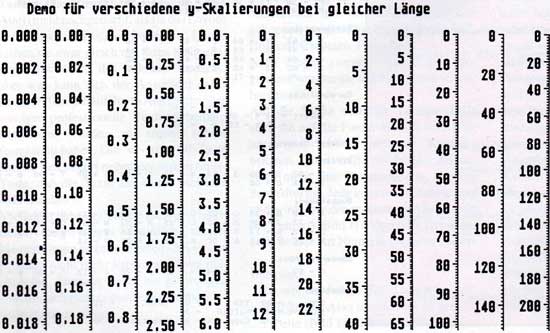

Anwendung für ein Achsenkreuz Das Hauptprogramm zu Beginn zeigt einige Demoaufrufe.

Wichtig bei einer Skalierung ist, daß der Aufruf unabhängig für x und y erfolgen kann und die Unterscheidung erst in der Routine erfolgt. Man muß nur die Pixelkoordinaten ‘Von’ und ‘Bis’ in der Ordinate eingeben, die man benutzen will. Der Rest müßte aus den Kommentaren hervorgehen.

Im wesentlichen zur Problemlösung folgendes:

Unt! und Ob! sind die wahren x/y-Werte unten und oben, die nicht verändert werden, damit man nachher z.B. in ein solches Achsenkreuz Funktionswerte einzeichnen kann. Eine Skalierung muß nun die Achsenwerte so auftragen, daß sie in der üblichen ‘Norm’ bleiben, d.h. also Reihenfolge 1,2,3,4.. am Zahlenanfang bzw. 10, 15,20,25 oderO, 2,4,6,8... oder 25,50,75 usw., ohne aber die untere und obere Grenze zu ändern. Für einwandfreie Auswahl der unteren und oberen Grenze ist also der Benutzer verantwortlich.

Um das einwandfrei machen zu können, wird zuerst die Dimension der Größen gecheckt und die längste mögliche Stellenanzahl ermittelt, nach der sich die Skalierung richten muß, damit es keine krummen Zahlenwerte oder/und übereinandergeschriebene Werte gibt. Dazu wird die hochauflösende Norm mit 8* 16-Pixelbuchstaben benutzt! Anschließend wird die Teilungsanzahl (die auf der 10er-Potenz beruht) in Einzelschritten solange geändert, bis eine sinnvolle und ausreichende Anzahl erreicht ist, so daß die Werte auf der Skala in ausreichendem Abstand zueinander stehen. Die feine Teilung erfolgt dann in 10* feineren Schritten (Huepf! im Ggs. zu Teil!).

Für die eigentliche Plotroutine (For P!= usw.) habe ich zur Geschwindigkeitssteigerung Hilfsgrößen vereinbart, da sie sonst doch arg langsam wird. Wichtig bei der Plotroutine ist, daß die Werte, die auf die kleinste Skaleneinheit normiert wurden (teilbar ohne Rest...), sich aber immer auf die unterste WIRKLICHE Grenze (Unt!) beziehen, da ansonsten die Skala schön, aber nicht richtig wäre!. Im Programm prüft man dann auf Teilbarkeit ohne Rest auf die großen Distanzen für die Werteschreibung.

Das Problem am ganzen Programm ist. daß mit Benutzung des Logarithmus immer kleinste Rechenreste hinzukommen. Daher darf man auch nicht auf Modulrest 0 genau prüfen, sondern muß immer auf <= einem absoluten Minimalbetrag checken, oder die Werte entsprechend vorher verringern oder vergrößern - um einen kleinen Minimalbetrag, der immer kleiner als 1 Promille bleiben muß (Auflösung des Schirms). Dieses sind die kleinen 1E-5, die hier und dort im Programm auftauchen. Ansonsten kommt es dann und wann zu unerwünschten Skalierungen, die nicht 'schön' sind. Das Programm in dieser Form ist durch Anklicken auf OM-BAS-R.PRGj lauffähig und die Routine aus dem LST-File nach Löschen des Hauptprogrammes und entsprechendem Umnumerieren mergefähig. Wichtig ist, daß Achse die Funktionen Blanksweg$ und WandleSi benötigt, die es aufruft. Mehr zur Funktionsweise zu sagen, würde Bände füllen. Ein wenig Vertiefung in das eigentlich gut kommentierte Programm dürfte auch Klarheit schaffen.
