CELLULAR Automata Machines: Neue Wege der Simulation

Grundlagen

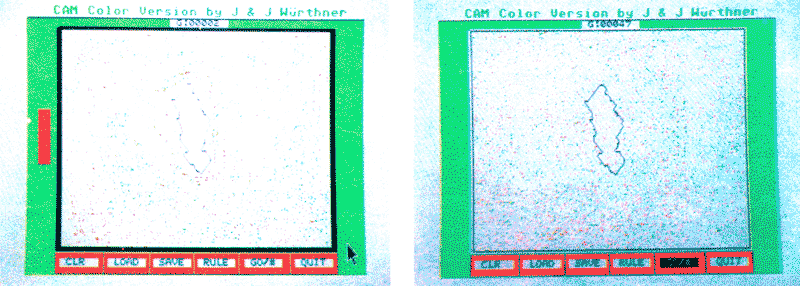

Abb. 1a und b: Simulation einer semipermeablen Zellmembran (schwarz): Die roten Punkte stellen NĂ€hrstoffe, die grĂŒnen Giftstoffe dar. Zuerst ist die Zelle leer, nach einer bestimmten Zeit aber hat sich die Konzentration von NĂ€hrstoffen innerhalb der Zelle der Außenkonzentration angepaßt. Nicht so fĂŒr die Giftstoffe. FĂŒr sie ist die Membran undurchlĂ€ssig.

Im Gegensatz zu herkömmlichen Simulationskonzepten gibt es eine neue Idee namens CAM. Cellular Automata Machines arbeiten auf rein graphischer Ebene. Ihren Ursprung hatten sie in der Entdeckung des Life-Spiels, sie sind aber heute schon in der Lag?, komplexe natĂŒrliche VorgĂ€nge zu simulieren.

Simulationen sind nach wie vor eines der faszinierenden Anwendungsgebiete von Computern. Man denke an Fahr- und Flugsimulatoren, WindkanĂ€le auf dem Bildschirm oder Simulationen des Sternenhimmels, um nur einige Beispiele zu nennen. So verschieden die Anwendungen auch sein mögen, eins haben die Simulationsprogramme gemein: Sie sind alle nur fĂŒr bestimmte Simulationen ausgelegt. Ein Fahrsimulator kann kein Flugzeug, ein Windkanal keinen Sternenhimmel nachahmen. Das ist auch ganz verstĂ€ndlich, denn der dem Programm zugrunde liegende Algorithmus ist spezifisch fĂŒr eine Aufgabenstellung konzipiert. Bei solchen Programmen werden die Änderungen des zu simulierenden Systems zuerst mathematisch erfaßt und berechnet, und erst in einem zweiten Schritt werden sie auf dem Bildschirm sichtbar gemacht. Über Differentialgleichungen werden z.B. die Geschwindigkeiten (und Richtungen) von MolekĂŒlen bzw. etwas grĂ¶ĂŸeren Einheiten (“Luftpaketen”), die sich ĂŒber eine Karosserie bewegen, errechnet und dann graphisch angezeigt.

Vom Pixel zum Prinzip

Eine CAM arbeitet nach einem ganz anderen Prinzip: Viele komplexe VorgÀnge in der Natur können nÀmlich als lokale Wechselwirkungen benachbarter Partikel begriffen werden. Dabei kann es sich sowohl um biologische, chemische, physikalische als auch um geographische, meteorologische und ökonomische Probleme handeln. Eine CAM reduziert die globalen und komplexen VorgÀnge auf kleine lokale Einheiten mit einfachen Regeln der Umformung. Die Berechnung eines neuen Zustandes basiert dabei auf der rein graphischen Umformung auf lokaler Ebene. Das CAM-Programm errechnet dazu den Farbwert eines jeden Pixels auf dem Bildschirm aus den Farbwerten der benachbarten Pixel, wobei es sich nach vorgegebenen Regeln richtet.

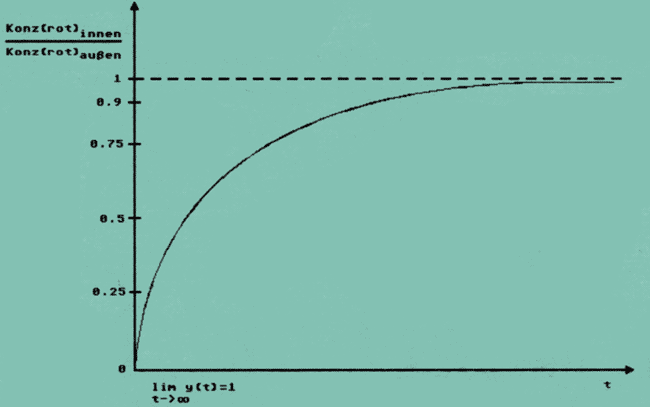

Abb. 2: AbhÀngigkeit der Konzentration des NÀhrstoffes innerhalb der Zelle von der Zeit. Der rote Graph wurde durch jeweiliges ZÀhlen der Punkte bei der CAM-Simulation ermittelt, der blaue Graph ergibt sich aus der Lösung der Differentialgleichung, die solche DiffusionsphÀnomene beschreibt (Ficksches Gesetz).

Game of Life

Als historisch bekanntestes Beispiel fĂŒr eine primitive CAM sei hier das Life-Spiel von Conway erwĂ€hnt. Bei ihm gibt es 2 PixelzustĂ€nde:

1 = angeschaltet = "lebendig",
0 = ausgeschaltet = "tot".

Seine Regel besagt, daß ein Pixel dann ausgeschaltet wird, wenn weniger als 2 und mehr als 3 Nachbarn angeschaltet sind. Bei genau 2 “lebenden” Nachbarpixein bzw. -zellen wird das im Zentrum liegende Pixel (“center cell”) nicht verĂ€ndert, bei 3 angeschalteten Nachbarn wird es angeschaltet, sofern es vorher ausgeschaltet war. Um zu unserem Windkanal zurĂŒckzukehren: Zur Berechnung eines Luftpaketes wird nicht auf Differentialgleichungen zurĂŒckgegriffen, sondern es wird die lokale Umgebung der Partikel (Pixel) abgefragt und danach der neue Zustand bestimmt. Was auf lokaler Ebene nach ĂŒberschaubaren Gesetzen ablĂ€uft, hat im ĂŒbergeordneten Rahmen plötzlich komplexe VorgĂ€nge zur Folge. Weil dies ein elementares Prinzip in der Natur darstellt, lĂ€ĂŸt sich eine CAM auf die verschiedensten Gebiete anwenden. Je nachdem, welche VorgĂ€nge man simulieren möchte, kann man verschiedene Nachbarschaftsbeziehungen definieren.

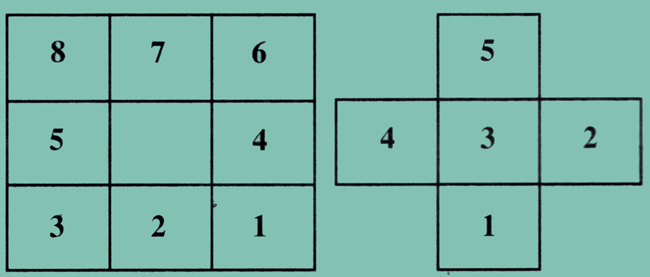

Abb. 3: Links Moore-Nachbarschaftbeziehung, rechts Von Neumann-Nachbarschaft.

Die Nachbarschaft des Herrn Moore

Die im Life-Spiel benutzte Nachbarschaft besteht aus den 8 direkten Nachbarzellen, die eine center cell hat. Sie nennt sich Moore-Nachbarschaft (Abb. 3). Im Life-Spiel ist sie relativ definiert, d.h. es kommt bei der Berechnung nur darauf an, wieviele Zellen jeweils angeschaltet sind, nicht aber, wo sie absolut positioniert sind. Mit dieser Nachbarschaftsbeziehung lassen sich vor allen Dingen Wachstumsprozesse (z.B. Kristall Wachstum) simulieren und experimentelle Graphiken wie Fractale erzeugen (siehe Abbildung 4). Eine Regel im relativen Moore-Modus zeigt Abbildung 5.

Will man dagegen asymmetrische Prozesse ablaufen lassen wie etwa die VerĂ€nderung einer Insel an ihrer WestkĂŒste (Abbildung 6), so muß man sich der absoluten Moore-Nachbar schaft bedienen. Sie bietet sehr viel mehr Möglichkeiten, erfordert dafĂŒr aber auch mehr Zeit bei der Eingabe der Regel. Bei 2 PixelzustĂ€nden (an und aus bzw. 1 und 0) sind nĂ€mlich nicht mehr bloß 9 mögliche Umgebungen (0-8 Pixel 8 angeschaltet, Rest ausgeschaltet), sondern 2 ^ 8 = 256 vorhanden.

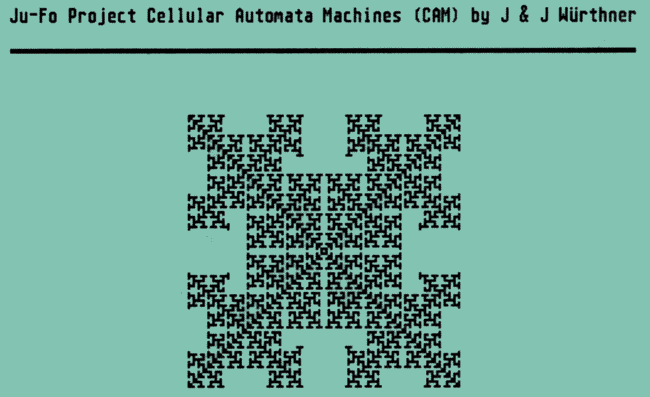

Abb. 4: Dieses Fractal wurde mit Hilfe der relativen Moore-Nachbarschaft erzeugt. Man erkennt deutlich die Strukturen, die sich sowohl im Kleinen als auch im Großen wiederfinden.

Die Margolus-Nachbarschaft

FĂŒr die Darstellung kinetischer VorgĂ€nge im allgemeinen, MolekĂŒlbewegungen im speziellen, eignet sich besonders die sogenannte Margolus-Nachbarschaft. Bei ihr werden nicht einzelne Pixel und deren Umgebungen betrachtet, sondern 4-Pixel-Blöcke. Diese werden bei der Berechnung eines neuen Bildes durch vorher vom Benutzer zugewiesene neue 4er Blöcke ersetzt. Bei 2 PixelzustĂ€nden gibt es 2^4=16 mögliche Pixelkombinationen in einem 4er-Block. Als Beispiel fĂŒr eine Zuweisung kann man in Abbildung 7 eine vollstĂ€ndige Regel zur Simulation eines Gases sehen.

Es lĂ€ĂŸt sich zeigen, daß ein nach diesen Gesetzen existierendes Gas elementare Gesetze der Thermodynamik erfĂŒllt. Dazu zĂ€hlen Impuls-, Energie- und Masseerhaltung. Aber selbst differenziertere Aspekte wie die mittlere freie WeglĂ€nge lassen sich berechnen.

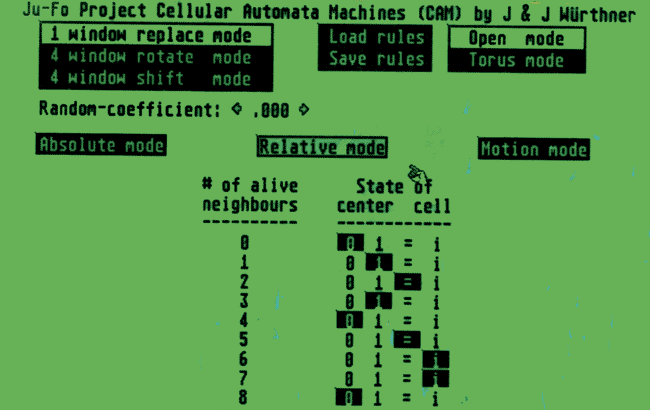

Abb. 5: So sieht eine Regel fĂŒr die relative Moore-Nachbarschaft aus. Links steht die Anzahl der angeschalteten Nachbarzellen (0-8), rechts davon kann der Benutzer angeben, was jeweils mit der center cell passieren soll (0: ausschalten; 1: einschalten; = : nicht verĂ€ndern; i: invertieren).

Wie funktioniert die Margolus-Nachbarschaft nun genau? Es reicht nicht, die 4er-Blöcke, wie beschrieben, nur auszutauschen. Denn was passiert z.B. mit ? Er wird in der Folgegeneration, d.h. im nĂ€chsten Bild, zu , der Punkt “fliegt” also nach oben. Im nĂ€chsten Durchgang wird dieser 4er-Block jedoch wieder durch ersetzt (siehe Regel oben), so daß der Punkt zurĂŒckfliegt. Entsprechendes geschieht mit allen anderen Pixeln. Man erhĂ€lt so ein System, das stĂ€ndig zwischen zwei ZustĂ€nden hin- und herpendelt. Mit einem Gas hat dies recht wenig zu tun. Mit einem Trick kann man es jedoch schaffen, daß ein Punkt solange seine ursprĂŒngliche Richtung beibehĂ€lt, bis er mit einem anderen zusammenstĂ¶ĂŸt. Dies erreicht man dadurch, daß man die Eckpunkte der 4er- Blocks pro Generation immer um einen Punkt nach unten und nach rechts verschiebt. Man könnte auch sagen, daß man zwei imaginĂ€re Gitter ĂŒber den Bildschirm spannt. Die 4er-Blöcke haben nun jede 2te Generation ihre Eckpunkte auf geraden x/y-Gitterpunkten, jede dazwischenliegende Generation jedoch auf ungeraden Gitterpunkten. Das hat zur Folge, daß sich ein Punkt, der gerade von rechts unten nach links oben innerhalb eines 4er-Blockes gewandert ist, in der Folgegeneration wieder in der unteren rechten Ecke eines 4er Blocks befindet. Er wird daher erneut nach links oben wandern usw. (siehe Abb. 8).

In der Wahl von Nachbarschaften sind einem kaum Grenzen gesetzt. Man muß nur bedenken, daß sich die Anzahl der einzugebenden Regeln mit jeder hinzukommenden Nachbarschaftszelle verdoppelt, bzw. bei n PixelzustĂ€nden (n Farben) ver’n’-facht.

Die Von Neumann-Nachbarschaft

Der VollstĂ€ndigkeit halber sei hier noch die Von Neumannsche Nachbarschaft angefĂŒhrt. Bei ihr werden zur Bestimmung der center cell die 4 direkten Nachbarzellen (oben, unten, rechts, links) und der Zustand der center cell selbst herangezogen (Abb. 3). Eine Anwendung dieser Nachbarschaft liegt in der “Banks Regel”, die im Prinzip Ecken löscht und LĂŒcken fĂŒllt. Mit dieser Regel als Grundlage können nun Impulsgeneratoren, Frequenzteiler, DrĂ€hte usw. aufgebaut werden, mit denen wiederum die Konstruktion eines “graphischen Computers” möglich erscheint. Allerdings mĂŒĂŸte dazu der Bildschirm wesentlich grĂ¶ĂŸer sein. Wir stoßen hier auf eine interessante Frage der theoretischen Informatik: Ist es möglich, auf einer CAM eine universelle Rechenmaschine, also einen Computer, der jedes in endlicher Zeit berechenbare Problem lösen kann, zu konstruieren? Von Neumann bewies, daß bestimmte Regelsysteme, u.a. Conway's Game of Life, diese FĂ€higkeit besitzen.

Ohne Theorie geht’s auch hier nicht (so gut)

Nun noch zu zwei weiteren theoretischen Aspekten: Zeit ist in einer CAM diskret, d.h. sie lĂ€uft nicht kontinuierlich, sondern springt von einer Stufe zur nĂ€chsten. Die kleinste Zeiteinheit ist der Aufbau eines neuen Bildes aus dem alten und wird als eine Generation bezeichnet. Der zweite wichtige Aspekt einer CAM ist, daß es keinen Algorithmus gibt, um das Ergebnis schneller zu berechnen, als die CAM mit ihrer jeweiligen Regel, d.h. um von einem Ausgangszustand die Generation x zu erhalten, muß man die CAM tatsĂ€chlich x Generationen rechnen lassen und selbst ruhig zuschauen. Man kann diesen Prozeß nicht abkĂŒrzen. Weil sich der Zustand der Pixel nur nach ihren lokalen Umgebungen richtet, machen sich VerĂ€nderungen in bestimmten Bereichen erst nach einiger Zeit in entfernten Regionen bemerkbar, ein Vorgang, der von der Natur bestĂ€tigt wird. Man spricht in diesem Zusammenhang von Lichtgeschwindigkeit, das ist die grĂ¶ĂŸtmögliche Geschwindigkeit, mit der sich Störungen/VerĂ€nderungen ausbreiten können. Mit der Moorschen und der Von Neumannschen Nachbarschaft betrĂ€gt die Lichtgeschwindigkeit z.B. 1 Pixel pro Generation. Je nachdem, wie weit die Nachbarschaften um die center cell gefaßt sind, ergibt sich ein bestimmter “Lichtkegel", ein Bereich, auf den ein Vorgang in einem bestimmten Zeitraum Auswirkungen haben kann:

Jedem seine CAM

Hier nun eine Anleitung zur Programmierung einer einfachen CAM:

Eine einfache CAM besteht aus drei Hauptteilen:

  1. einem Modul zur Erstellung der Ausgangssituation,
  2. einem Modul zur Bestimmung der Nachbarschaft und Eingabe der Regeln,
  3. einem AusfĂŒhrungsmechanismus, der die Regeln auf die Ausgangssituation anwendet.

Bei 1. handelt es sich um eine Art Zeichenprogramm mit u.U. speziellen Funktionen fĂŒr CAM. Beim zweiten Modul ist darauf zu achten, daß es möglichst eingabefreundlich ist, denn in ihm verbringt der Anwender die meiste Zeit. Seine Funktion besteht darin, die eingegebenen Regeln in Regeltabellen festzuhalten. Der AusfĂŒhrungsmechanismus liest dann aus diesen Tabellen den einer bestimmten Kombination entsprechenden Wert und “fĂ€rbt” damit die center cell. Das sollte möglichst flott gehen, denn bei einem Bildschirm mit 20000 bis 40000 Punkten oder noch mehr werden sonst die NĂ€chte lang. Der AusfĂŒhrungsmechanismus sollte also maschinennah, am besten also in Assembler, programmiert werden (Raten Sie mal, was wir die letzten 15 Monate gemacht haben?!)

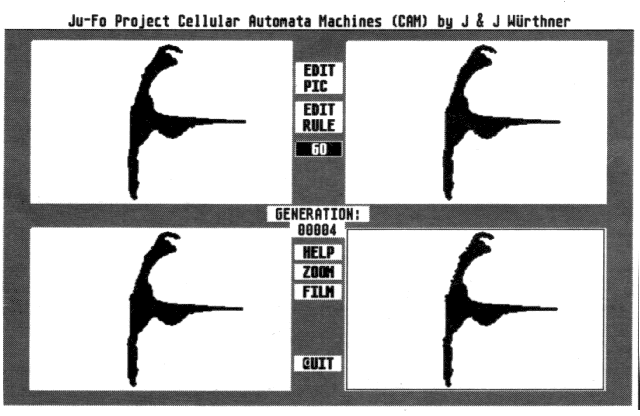

Abb. 6: VerĂ€nderung einer KĂŒste, hier am Beispiel Sylt. Keine Panik, so weit ist es noch nicht und wird es wohl auch nicht kommen. Hiermit soll nur gezeigt werden, daß eine CAM im Prinzip auch auf solche Problemstellungen angewendet werden kann.

Beispielprogramm

Um den Einstieg etwas zu erleichtern, hier nun eine einfache CAM in Omikron.BASIC. Sie besitzt 2 Nachbarschaftsbeziehungen:

  1. die Moore-Nachbarschaft,
  2. die Margolus-Nachbarschaft.

Nach dem Starten kann zwischen diesen beiden Nachbarschaften gewĂ€hlt werden. Danach erscheint eine 38*22 Matrix, auf der mittels Maus ein Muster eingegeben werden kann (links malen, rechts löschen). Wenn beide Mausknöpfe gleichzeitig gedrĂŒckt werden, wird der Verarbeitungsmechanismus ausgelöst. Gestoppt wird die Abarbeitung durch DrĂŒcken des rechten Mausknopfes.

Um das Programm nicht allzulang werden zu lassen, haben wir die Routine zur VerĂ€nderung der Regel weggelassen. Deshalb mĂŒssen Sie, wenn Sie experimentieren wollen, die Datazeilen 19 und 20 abĂ€ndern. Die erste dieser Zeilen enthĂ€lt die Regel fĂŒr die Moore-Nachbarschaft, die zweite die Regel fĂŒr die Margolus-Nachbarschaft. Dabei sind folgende Regeln vorgegeben: Zeile 19: Life-Spiel; Zeile 20: Gas-Gesetz, d.h. Ausbreitung von GasmolekĂŒlen nach der oben beschriebenen Regel. Die Zahlen haben fĂŒr die Moore-Nachbarschaft folgende Bedeutung:

  1. Stelle: Verhalten des Pixels bei 0 angeschalteten Nachbarn,
  2. Stelle: Verhalten des Pixels bei einem angeschalteten Nachbarn,
  3. Stelle: .... bei 2, ....,
  4. Stelle: Verhalten bei 8 angeschalteten Nachbarn.

Dabei gibt es 3 Möglichkeiten fĂŒr das gerade erwĂ€hnte Verhalten des Pixels (center cell pixel):

0= Pixel wird ausgeschaltet,
1= Pixel wird angeschaltet,
2= Pixelzustand bleibt unverÀndert

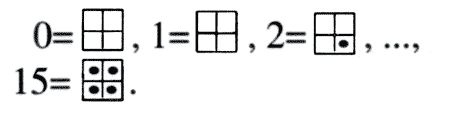

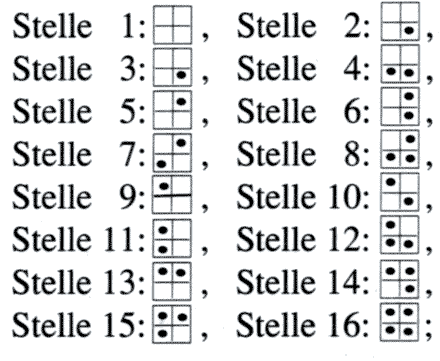

FĂŒr die Margolus-Nachbarschaft haben die Zahlen eine andere Bedeutung: Wie weiter oben beschrieben, gibt es bei einem Schwarzweißprogramm 16 verschiedene 4er-Kombinationen. Jede Kombination wird reprĂ€sentiert durch eine Stelle in der Datazeile:

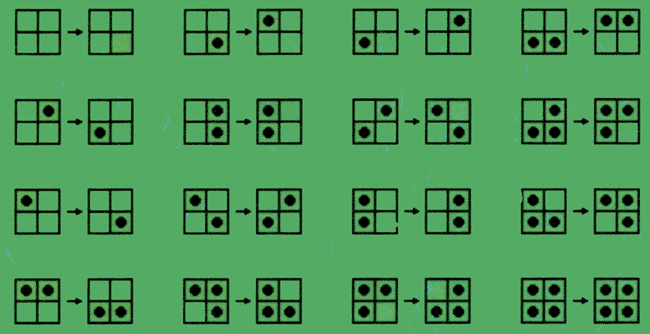

Abb. 7: Eine Regel zur Gassimulation in der Margolus-Nachbarschaft. Rechts stehen die 4er-Blocke, mit denen die Ausgangspixelblocks (links) ausgetauscht werden.

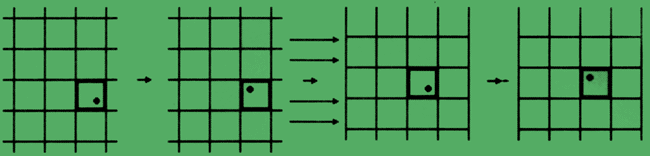

Abb. 8: Wanderung eines Pixels ĂŒber den Bildschirm; sie wird möglich, weil sich zwei Gitter, die etwas gegeneinander verschoben sind, in der Steuerung des Punktes abwechseln.

Dabei haben die eingetragenen Zahlen diese Bedeutung:

Jeder Block wird durch den Block ausgetauscht, den die Zahl in der Datazeile reprÀsentiert.

Nun noch zur ErklÀrung der einzelnen Programmteile:

Hauptprogramm:

Zeilen 0-4: Einlesen der Datenelemente in Felder;

Zeilen 5-17: Auswahl der Nachbarschaft und Bildschirmaufbau

Unterprogramme:

Zeilen 22-27: Initialisierung des CAM-Bildschirmes

Zeilen 30-42: Eingabe des Musters ĂŒber die Maus

Zeilen 43-62: Verarbeitungsmechanismus fĂŒr Moore-Nachbarschaft

Zeilen 63-67: ZĂ€hler fĂŒr angeschaltete Nachbarzellen

Zeilen 69-99: Verarbeitungsmechanismus fĂŒr Margolus-Nachbarschaft.

Zu Beginn der Verarbeitungsroutinen wird jeweils die linke Bildschirmseite nach rechts kopiert. Die Untersuchung der Pixelumgebungen findet auf dem Ursprungsbild (links) statt, die VerĂ€nderungen der Pixel selbst werden auf der rechten Seite durchgefĂŒhrt. Diese Trennung ist deshalb notwendig, weil ja zur Berechnung eines neuen Pixelzustandes die Umgebung des Pixels in der Generation vorher herangezogen werden soll, und nicht die, die sich gerade in der laufenden Berechnung ergibt.

Nachdem alle Pixel auf der rechten Seite entsprechend der Regel gesetzt worden sind, wird diese rechte Seite nach links kopiert und damit zum Ausgangszustand fĂŒr die Berechnung der nĂ€chsten Generation.

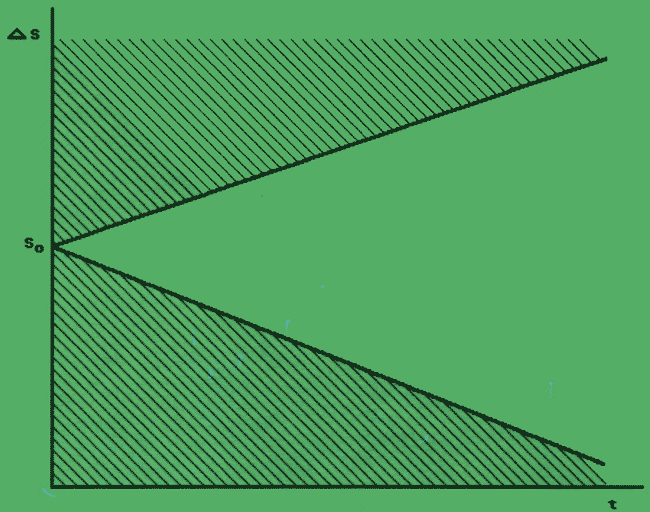

Abb. 9: Störungen in einer CAM breiten sich aus. Dadurch ergibt sich ein Bereich (Lichtkegel), auf den ein Vorgang nach bestimmter Zeit eine Auswirkung hat.

Fazit

CAMs bieten eine Vielzahl von Anwendungsmöglichkeiten. Sie stellen dem Anwender eine Art Labor zur VerfĂŒgung, in dem er Experimente entwerfen und durchfĂŒhren kann. Er kann sowohl kĂŒnstliche Universen kreieren, in denen Gesetze gelten, die er bestimmt, als auch natĂŒrliche VorgĂ€nge nachbilden. Da die Berechnung vieler Pixels (Pixel Updates) auch simultan erfolgen kann, ist eine CAM geradezu prĂ€destiniert, auf Parallelrechnern wie der Connection Machine oder einem Transputer zu laufen. In der zukĂŒnftigen Erforschung komplexer Systeme werden demnach CAMs und ihre graphischen Darstellungen anstelle reiner Rechnungen eine wachsende Rolle spielen.

Jens und Jan WĂŒrthner

Quellen:

  • Cellular Automata Machines, von Tommaso Toffoli und Norman Margolus, MIT press (c) 1987
  • Cellular Automata ’86 Conference manual, von Charles Bennet, Tommaso Toffoli, Stephen Wolfram
