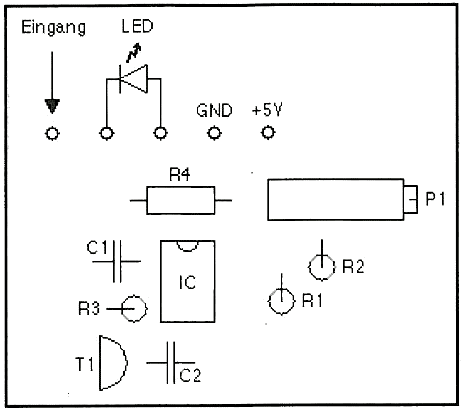

Leider wurde in der letzten Ausgabe bei dem Artikel über die Infrarot-Fernsteuerung ein Listing und der Bestückungsplan vergessen. Wir bitten dies zu entschuldigen und liefern die fehlenden Dinge hiermit nach. Bestückungsplan * Senden eines Befehls im RC5 Code * von Oliver Scholz * <c> 1993 MAXON Computer MFP equ $FFFFFA01 INT_ENA_A equ MFP+$6 INT_PEND_A equ MFP+$A INT_MASK_A equ MFP+$12 TA_CTRL equ MFP+$18 TA_DATA equ MFP+$1E SOUND equ $FFFF8800 * C-Deklaration: * VOID send_rc5(WORD device, WORD command, * WORD times) * Geratenummern: 0..31 * Befehle: 0..63 * .globl send_rc5 send_rc5: and #$1f,d0 ;Gerät: 5 Bits maskieren and #$3f,d1 ;Befehl: 6 Bits maskieren asl #6,d0 or d0,d1 ;zusammensetzen... eor #$ffff,c_bit btst.b #0,c bit ;C-Bit setzen ? beq no_cbit bset #11,d1 ;ja... no_cbit: or #$3000,d1 ;2 Startbits dazu move d1,command move d2,times movem.l d2-d7/a2-a6,-(sp) pea do_send move #38,-(sp) ;im Supervisormodus trap #14 ;ausführen addq.l #6,sp movem.l (sp)+,d2-d7/a2-a6 rts .super do_send: move sr,-(sp) ori #$700,sr ; Interrupts sperren clr.b TA_CTRL ; Timer anhalten bclr.b #5,INT_ENA_A ; Interrupt disablen bclr.b #5,INT_MASK_A ; Interrupt maskieren bset.b #5,INT_ENA_A ; Interrupt enablen move (sp)+,sr ; Interrupts frei! * RC5 Wort senden send_loop: tst times ;entsprechend oft senden beq done move command,d0 ;Kommandowort holen move #13,d1 ;14 Bits cmd_loop: btst d1,d0 beq bit_zero bsr send_one ;Eins senden bra bit_done bit_zero: bsr send_zero ;Null senden bit_done: dbf dq,cmd_loop bsr set_zero ;Leitung rucksetzen move #95,d0 ;48 Bitzeiten fill: bsr wait_halfbit ;warten dbf d0,fill sub #1,times bra send_loop done: rts * Eine biphasencodierte Eins senden send_one: bsr set_zero bsr wait_halfbit bsr set_one bsr wait_halfbit rts * Dasselbe für Null... send_zero: bsr set_one bsr wait_halfbit bsr set_zero bsr wait_halfbit rts * eine halbe Bitzeit (0.85ms) warten wait_halfbit: move.b #$DF,INT_PEND_A ; Flag löschen move.b #131,TA_DATA ; Timer setzen move.b #3,TA_CTRL ; und einschalten wait: btst.b #5,INT_PEND_A ; Warten, bis Flag beq wait ; gesetzt clr.b TA_CTRL ; Timer wieder stop rts * Leitung auf eins setzen set_one: move.b #$F,SOUND ; Port B schreiben move.b #1,SOUND+2 rts set_zero: move.b #$F,SOUND move.b #0,SOUND+2 rts .data c_bit: dc.w 0 .bss command: ds.w 1 times: ds.w 1
